В процессе функционирования сложных систем (биологических, технических и т.д.), входящие в них объекты постоянно обмениваются информацией. Изменение сложных систем во времени имеет свои особенности. Так, для поддержания своей жизнедеятельности любой живой организм постоянно получает информацию из внешнего мира с помощью органов чувств, обрабатывает ее и управляет своим поведением (например, перемещаясь в пространстве, избегает опасности).
В повседневной жизни мы встречаемся с процессами управления очень часто:
- пилот управляет самолетом, а помогает ему в этом автоматическое устройство- автопилот;
- директор и его заместители управляют производством, а учитель - обучением школьников;
- процессор обеспечивает синхронную работу всех узлов компьютера, каждым его внешним устройством руководит специальный контроллер;
- без дирижера большой оркестр не может согласованно исполнить музыкальное произведение, а хоккейная или баскетбольная команда обязательно имеет одного или нескольких тренеров, которые организуют подготовку спортсменов к соревнованиям.
Управление - это целенаправленное взаимодействие объектов, одни из которых являются управляющими, а другие - управляемыми. Модели, описывающие информационные процессы управления в сложных системах, называются информационными моделями процессов управления.
В любом процессе управления всегда происходит взаимодействие двух объектов – управляющего и управляемого, которые соединены каналами прямой и обратной связи. По каналу прямой связи передаются управляющие сигналы, а по каналу обратной связи – информация о состоянии управляемого объекта.

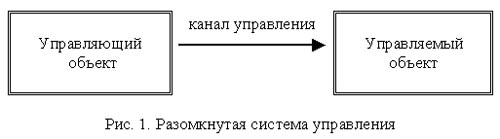

Разомкнутые системы управления. Если в процессе управления не учитывается состояние управляемого объекта и обеспечивается управление только по прямому каналу (от управляющего объекта к управляемому), то такие системы управления называютсяразомкнутыми. Информационную модель разомкнутой системы управления можно наглядно представить с помощью следующей схемы:
Модель разомкнутой системы управления. | |
Поместить на форму графическое поле, по которому будет перемещаться точка, кнопку для вывода первоначального положения точки, четыре кнопки для управления движением точки и кнопку для вывода положения мишени. | |
Событийная процедура первоначального вывода точки должна включать задание масштаба и случайную генерацию координат точки: | |
Четыре событийные процедуры перемещения точки должны обеспечивать изменение координат точки. Для перемещения влево событийная процедура: | |
Событийная процедура вывода мишени и положения точки: | |
Щелкнуть по кнопке Упр. объект и перемещать его кнопками со стрелками. Щелкнуть по кнопке Результат. Отклонение точки от центра мишени, скорее всего, будет достаточно велико. |
|
Сохранить проект. Готовый проект prjUpr1.VBP хранится в каталоге\practicum\VB\Projects\prjUpr1\ | |
Замкнутые системы управления. В замкнутых системах управления управляющий объект по прямому каналу управления производит необходимые действия над объектом управления, а по каналу обратной связи получает информацию о его реальных параметрах. Это позволяет осуществлять управление с гораздо большей точностью.

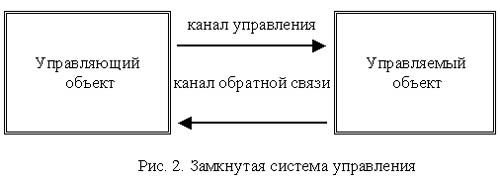

Информационную модель замкнутой системы управления можно наглядно представить с помощью следующей схемы:
Для демонстрации принципа работы замкнутых систем управления разработаем компьютерную модель. Для осуществления обратной связи будем при каждом шаге рисовать новое положение точки, а также выводить значения координат точки в текстовые поля.
Модель замкнутой системы управления. | |
Усовершенствовать предыдущий проект и поместить на форму два текстовых поля. |
|
1. В чем состоит различие разомкнутых и замкнутых систем управления? Приведите примеры.
2.18. Создать компьютерную модель замкнутой системы управления с автоматической обратной связью.
